柳州博奥机械制造有限公司主要生产梁底检查车、桥梁检测车、桥梁检查小车、桥梁施工平台、桥梁吊篮、桥梁检修车、桁架桥梁检测车、桥梁维护车、桥底检测车、桥梁高空作业平台等;其具有体积小、重量轻、操作方便、安全可靠、使用灵活、工作效率高,等一系列优点,满足现代城市建设的要求。

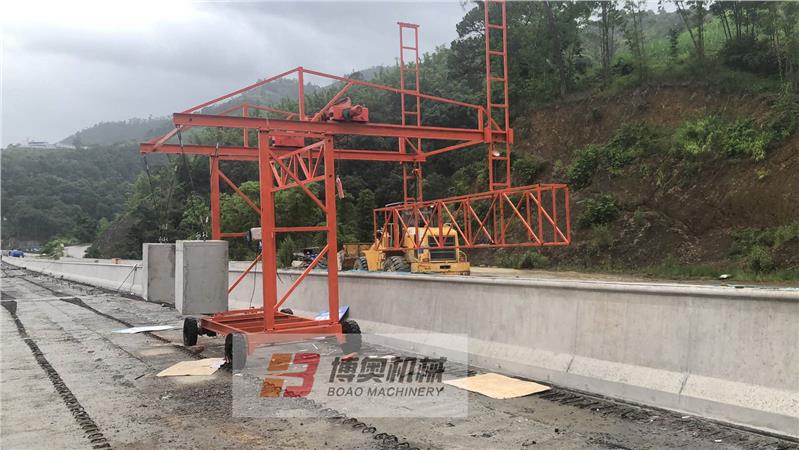

    桥面防撞墙模板吊装车

    更新时间:2020-09-11   浏览数:14
    所属行业:工程机械 市政工程/环卫机 工程车
    发货地址:广西壮族自治区柳州
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:58000.00 元/个
    操作系统遥控 操作人数3 载重量3-5 功率380V 发明 检验报告
    本实用新型公开了一种高架桥防撞墙模板施工车,包括施工车本体、滚轮、液压杆、安装板、立柱、加强筋、压板、滑轨、电动葫芦、站立台、支撑杆、PLC控制器、承重框架、滚轴、站板和围栏, 所述施工车本体下端设置有滚轮,所述滚轮一侧设置有液压杆,所述液压杆下端设置有停驻板, 本实用新型结构科学合理,在工作室底部设置有承重框架,工作时将模板放置于滚轴上,通过PLC 控制器控制电动葫芦下降,悬吊起模板,在控制电动葫芦向前方滑动将模板送到站立台人员那边,将模板在高架桥上进行固定,反之,拆卸模板时同样操作,且设置有站板,在站板一侧设置有爬梯,人员可通过爬梯上到施工车本体上方进行故障排查。本实用新型涉及防撞墙模板施工技术领域,具体为一种高架桥防撞墙模板施工车。
    行走梁上安装钢丝绳电动葫芦用来吊装防撞墙的模板,可以使模板做纵向移动。本设备车体行走、钢丝绳电动葫芦均采用无线遥控操作。一种公路桥梁防撞墙模板拆装施工设备包括可转向行走车体(前桥转向系统、后桥驱动系统、行走底盘等)、支架、稳定架、横梁、定距杆、行车梁、滑动架、滑轮支架、钢丝吊绳、钢丝电动葫芦、手拉葫芦、电气控制箱及、配重吊块等组成。
    桥面防撞墙模板吊装车
    现在的桥梁建设项目中防撞墙模板施工使用的定制型模板台车是由博奥机械自主创新设计研制的,而且这种设计的研发,完全是为了适应目前模板拆装的实际作业需求。
    桥面防撞墙模板吊装车
    桥梁防撞墙位于桥梁两侧,采用钢筋混凝土的结构组成,是桥梁的重要组成部分,不仅给行车、行人提供安全保障,而且使桥梁更加美观。桥梁防撞墙模板分为内外模板,内模板安装在桥梁内侧,外模板安装在外侧的高空临面。安装和拆除防撞墙外模板是防撞墙施工中施工人员操作困难的、存在高空临面施工安全风险大的问题。
    发明本实用新型的目的是提供了一种公路桥梁防撞墙模板安装和拆除的施工设备,解决了与上述技术背景提出的问题。
    桥面防撞墙模板吊装车
    每个支架上方设置了一个桁架结构的横梁,并用螺栓链接。两条横梁两端之间用定距杆连接,保证两端横梁之间的距离一致。每根横梁靠桥梁中间的一端下方用钢丝吊绳挂有配重块,用来平衡吊篮和吊装模板所用。另外一端横梁下面安装有手拉葫芦,通过手拉葫芦使工作吊篮上升或者下降。为了避免工作吊篮在施工中晃动,特别在横梁的外侧设置一组滑轮支架,滑动架连接在工作吊篮上方,滑动架安装在滑轮支架的轮槽内,滑动架只能上下滑动,不能横向或者纵向移动,从而使在吊篮中的操作人员在装拆防撞墙外模板时有一个安全、稳定的工作环境。每个横梁在安装吊篮的一端上方设置有行车导轨,使行车梁的端梁导槽在导轨上作横向运行。
    -/gbacccf/-
    新型模板台车提供一种能解决桥梁防撞墙现有施工方法和施工技术的不足问题,能实现防撞墙模板的整体装模、拆模、清理及涂脱模剂、吊运等工作,省去重复的模板组拼及分拆工作,能快速整体拆、移、装桥梁防撞墙;提高施工效率,缩短施工工期,较大节省施工成本的整体拆、装桥梁防撞墙及其步履式轨道吊移系统。
