防撞墙模板安装台车

所述吊点构造包括吊环、两根剪刀臂、液压千斤顶和两根立柱；所述吊环安装于剪刀臂的上端，所述剪刀臂的下端通过铰轴与液压千斤顶、立柱进行铰轴链接，铰轴能将剪刀臂、液压千斤顶和立柱集中连接在一点，简化设备结构；所述两根立柱下端分别各自对应固定安装于内侧模板、外侧模板顶部；从结构连接上，剪刀臂、液压千斤顶和立柱通过铰轴进行铰轴链接，使得剪刀臂、液压千斤顶和立柱之间连接为活动连接，当液压千斤顶在水平方向伸缩运动时，带动剪刀臂张开或收缩，推动立柱张开或收缩；而立柱顶部为铰链连接，为外侧模板姿态调整卷扬机0、内侧模板姿态调整卷扬机分别对外侧模板、内侧模版进行姿态调节提供必要的条件。调节外侧模板的位置；所述配重块调整步履式轨道吊移装置吊起桥梁防撞模板时整体结构的平衡，能防止起吊时装置发生倾覆；所述内侧模板姿态调整卷扬机通过钢丝绳与内侧模板的连接点进行连接，在安装或拆模时，调节内侧模板的位置。

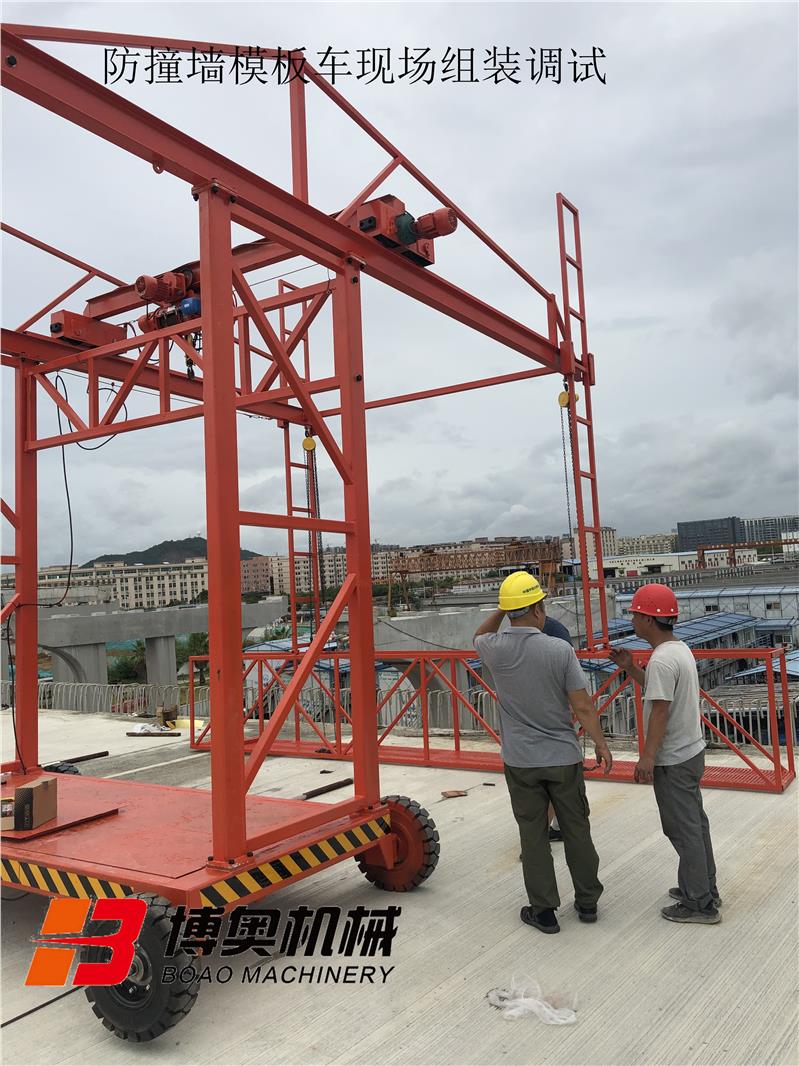

一种公路桥梁防撞墙模板拆装施工设备包括可转向行走车体（前桥转向系统、后桥驱动系统、行走底盘等）、支架、稳定架、横梁、定距杆、行车梁、滑动架、滑轮支架、钢丝吊绳、钢丝电动葫芦、手拉葫芦、电气控制箱及、配重吊块等组成。
所所述施工设备行走车车体前后两侧安装带有转向和驱动的橡胶轮胎。整个施工设备是由电动机通过减速器减速并扭矩经链条传递到驱动轴，带动车轮前后移动；并通过电机经减速器的齿轮传动齿条使前桥的车轮向左向右或者保持一定的方向向前或向后移。车体前后两侧两端分别用螺栓固定在车体的支架，两个支架之间通过稳定架用螺栓链接。

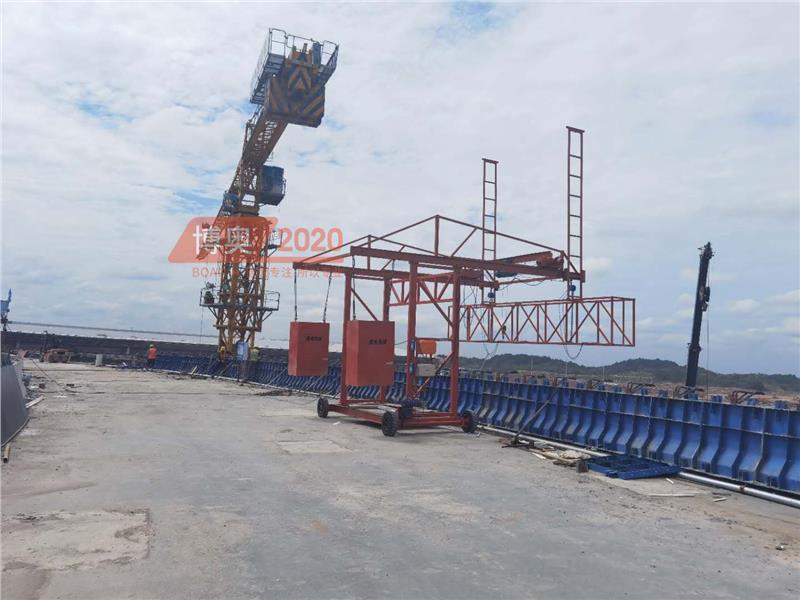

桥梁防撞墙位于桥梁两侧，采用钢筋混凝土的结构组成，是桥梁的重要组成部分，不仅给行车、行人提供安全保障，而且使桥梁更加美观。桥梁防撞墙模板分为内外模板，内模板安装在桥梁内侧，外模板安装在外侧的高空临面。安装和拆除防撞墙外模板是防撞墙施工中施工人员操作困难的、存在高空临面施工安全风险大的问题。
发明本实用新型的目的是提供了一种公路桥梁防撞墙模板安装和拆除的施工设备，解决了与上述技术背景提出的问题。

现在的桥梁建设项目中防撞墙模板施工使用的定制型模板台车是由博奥机械自主创新设计研制的，而且这种设计的研发，是为了适应目前模板拆装的实际作业需求。

柳州博奥机械制造有限公司推出的性产品就很好的解决了这一施工难题。博奥桥梁防撞墙模板台车是在从现有模板台车的局限性中获得技术的创新和升级；是博奥机械公司17年研发经验加之以国际的双起身桥吊技术的结合创新和应用；的技术，产品质量过硬、施工安全、的服务是各大央企国企选择柳州博奥的原因。此外，在这之前柳州博奥的桥梁检测平台设备就已经在中铁、中交、中建等大型施工单位中得到应用和推广，在中国的市场上具有一定的度，是一个非常值得信任的。
以上所述吊点构造包括吊环、两根剪刀臂、液压千斤顶和两根立柱；所述吊环连接于剪刀臂的上端，所述剪刀臂的下端通过铰轴与液压千斤顶、立柱进行铰轴链接；所述两根立柱下端分别各自对应固定安装于内侧模板、外侧模板顶部。
以上所述步履式轨道吊移装置包括平车装置、悬臂吊装置、液压站、外侧模板姿态调整卷扬机、内侧模板姿态调整卷扬机和配重块；所述悬臂吊装置、液压站、外侧模板姿态调整卷扬机、内侧模板姿态调整卷扬机和配重块均固定安装于平车装置上。
